機械尺寸
引腳定義

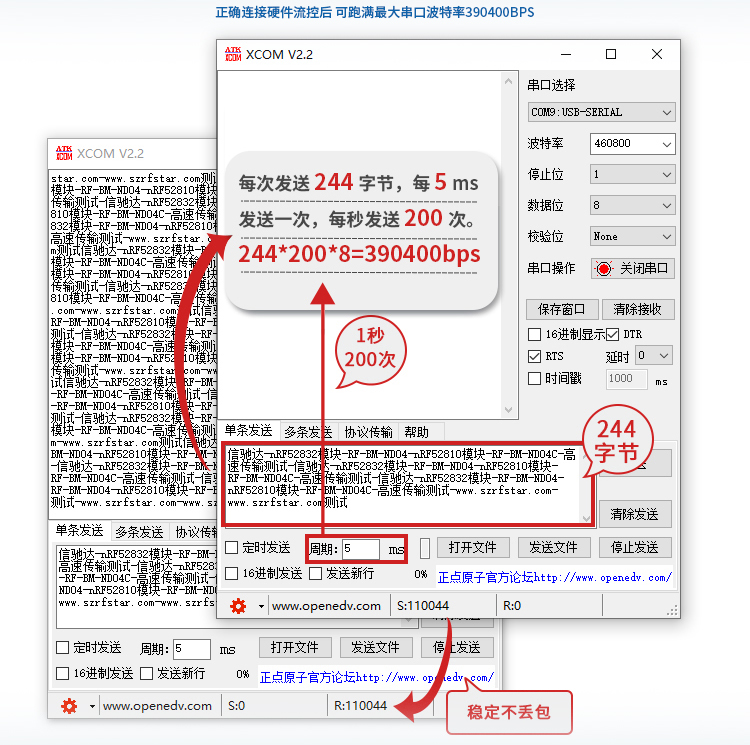

引腳序號 | 名稱 | 功能 | 備注 |
1 | — | ||
2 | GND | 模塊地 | 模塊地 |
3 | VCC | 電源正極輸入 | 模塊電源，1.7~3.6V，推薦3.3V |
4 | P25 | I/O | |
5 | P17 | 廣播狀態指示 | 從角色廣播狀態指示燈：廣播閃爍，連接常亮 |
6 | P21/RST | I/O | 復位腳，低電平有效 |
7 | P13 | 喚醒IO | 當模塊處于休眠狀態時，可通過此IO喚醒模塊 下降沿有效 |
8 | P28 | I/O | |
9 | P27 | I/O | |
10 | P26 | I/O | |
11 | P09 | I/O | |
12 | P10 | I/O | |
13 | P19 | I/O | |
14 | P20 | ||
15 | P05 | RTS | （Require To Send，發送請求）為輸出信號，用于指示本設備準備好可接收數據，低電平有效 |
16 | P07 | （Clear To Send，發送允許）為輸入信號，用于判斷是否可以向?qū)Ψ桨l(fā)送數據，低電平有效 | |
17 | P06 | 模塊串口發送端 | |
18 | P08 | RX | 模塊串口接收端 |
19 | P03 |
