什么是藍牙艾灸寶

提及艾灸，相信大家都不會陌生，這是中華傳統醫學文化中的瑰寶，具有神奇的功效。然而，由于傳統的艾灸方式，往往需要煙火熏烤，并且使用起來不夠方便，且有著安全隱患。隨著科學技術水平的不斷發展，人們生活和工作環境的影響，以及人們對生活品質要求的不斷提高，促進了藍牙艾灸儀的出現，從而不再具備這些弊端。

藍牙艾灸寶的誕生用科技重新定義艾灸養生。人性化的智能設計和多角度APP控制，通過電加熱艾絨的方式，利用中醫經絡的原理，讓中草藥的艾油等有效成分釋放出來，經過經絡穴位作用于人體，達到祛濕散寒、補養氣血、溫養經絡的效果。

藍牙艾灸寶的優勢

相對于傳統艾灸方法而言，藍牙艾灸寶優勢顯著。

01簡單方便操作

這種新型的智能療法，不需要專業施灸人員，從而使得操作更加簡單方便，且靈巧輕便，擺脫電源線束縛，隨時隨地，隨身攜帶。

02效果更高效

藍牙艾灸儀能夠利用電子加熱，更加高效率的對艾草和其它特效藥材進行提純，使得艾草精華能夠充分的釋放有效成分，然后再通過風扇吹入所形成的那個封閉區域，并持續保持有效成分的高濃度。同時加大體表的受熱范圍，極大的促進了整個體表艾油分子滲入的速度，使得吸收性更好，效果更加顯著。

03自由調節時間功能

可根據不同身體部位選擇不同的時間艾灸。

04方式更加環保

不產生煙霧，不產生明火。

05安全性更高

通過施灸部位和溫度承受度，自行進行智能調節，從而避免灼痛和燙傷。

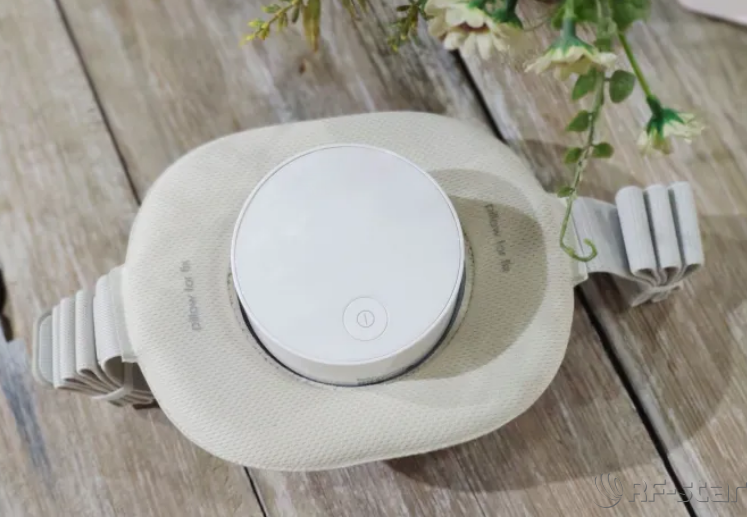

圖 1 藍牙艾灸寶實物

3、選擇藍牙的理由

1 藍牙技術具有全球統一的技術規格，是一種即時、全球通用的工作頻段，可在全球范圍內無障礙使用。它不需要固定基礎設施，安裝和設置簡單，無需電纜即可實現連接。使用過程方便快捷，僅需完成簡單配對即可投入使用。相對于Wi-Fi、Zigbee、Thread等組網技術，在硬件部署和軟件開發方面，藍牙技術的成本更低，使其成為物聯網消費級產品的首選技術。

2 相較于傳輸方式，藍牙傳輸協議在速度上具有顯著優勢。對于低功耗藍牙，藍牙4.0支持物理層1M bps傳輸速率，藍牙5.0及以上版本可支持物理層2M bps傳輸速率。配合手機及智能設備App，可以實現對藍牙艾灸寶使用時間和溫度進行精準控制。

3 傳輸距離較遠，支持遠程操控，藍牙4.0理論傳輸距離為100米，藍牙4.2以上支持遠距離傳輸，傳輸距離可以達到300米，例如深圳信馳達科技推出的RSBRS02ABR藍牙模塊，在1M bps物理層速率下，實測室外通信距離可達130米。

藍牙艾灸寶參考解決方案

下面將介紹基于深圳信馳達科技RSBRS02ABR藍牙模塊的便攜式無線藍牙艾灸寶參考解決方案。該方案實現了溫度檢測、時間和溫度通過手機App操控、實時顯示信息等功能。其架構如圖2所示。

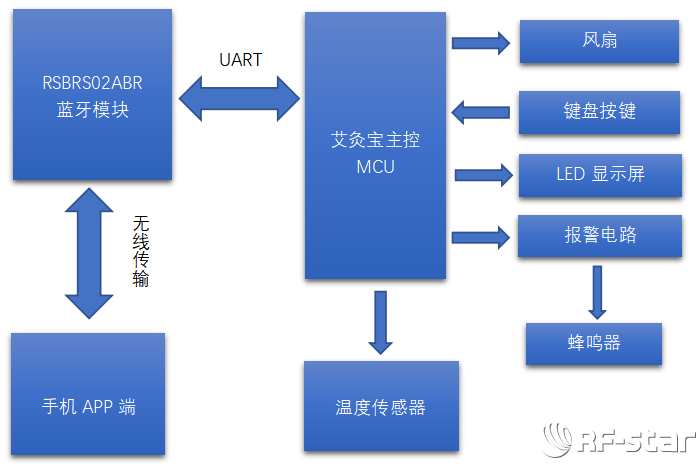

圖 2 藍牙艾灸寶架構

原理分析：

1 ?  開始建立連接。長按艾灸寶的開關鍵待指示燈快速閃爍時打開手機系統藍牙通過APP掃描搜索RSBRS02ABR藍牙模塊并建立連接。初次連接時手機與艾灸寶采用配對的方式，后續的連接不再輸入密碼。

2 ?  藍牙模塊和艾灸寶主控的連接使用UART進行連接，藍牙模塊的串行數據發送端（UART_TX）與艾灸寶主控的串行數據接收端（RX）直接相連，藍牙模塊的串行數據接收端（UART_RX）與艾灸寶主控的串行數據發送端（TX）直接相連。

3 ?  溫度檢測：主控接收到啟動信息，檢測艾灸頭電阻絲的溫度，根據APP或者按鍵設置的值判斷是否進行加熱，后通過藍牙采集溫度傳感器數據發送給手機APP，當溫度達到用戶要求則停止加熱，如果溫度超過了APP或者按鍵設置的溫度值則觸發蜂鳴器報警提醒。在加熱過程中，灸頭的當前溫度實時顯示在APP和LED顯示屏上。

4 ?  可同時控制多個艾灸寶或單臺艾灸寶下面多個灸頭，對于家用的微型艾灸寶，可以支持App藍牙連接多個艾灸寶進行操控，對于商用的艾灸設備，通常有多個灸頭來治療人體多個穴位，可以支持App上控制多個灸頭的溫度。
